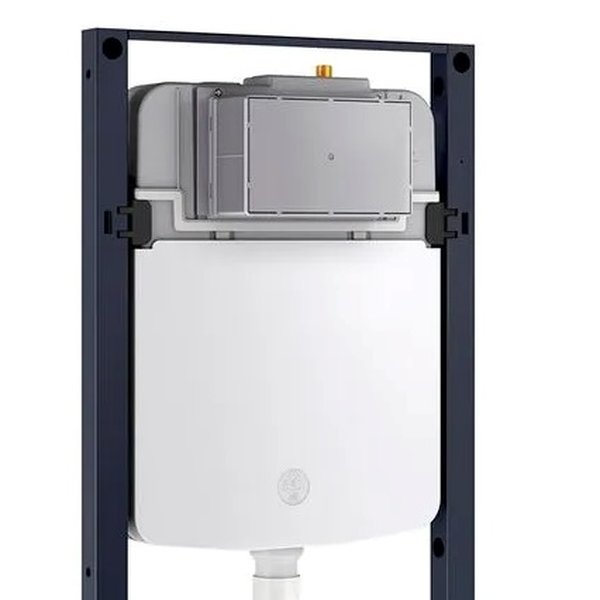

A Caixa de Descarga Embutida G.3008 para Drywall – Bacia Suspensa, da linha Docol Modular, foi desenvolvida com o objetivo de atender às exigências técnicas e estéticas de instalações que utilizam vasos sanitários suspensos fixados em paredes com estrutura leve (drywall). O produto combina robustez estrutural, tecnologia de acionamento eficiente e compatibilidade com os principais padrões hidráulicos do mercado.
Aplicação e uso:
· Produto destinado à instalação de vasos sanitários suspensos, onde o vaso é fixado diretamente à parede, sem apoio no piso.
· Indicado para aplicação em paredes de drywall (estruturas leves), com o mecanismo de descarga embutido na parede.
· Garante um ambiente com design mais limpo e moderno, sem caixa aparente e com maior aproveitamento do espaço.
· Produto compatível com sistemas de medição individual de consumo de água (requisitos de edificações sustentáveis).
· Desenvolvido para proporcionar baixo ruído durante o enchimento e o acionamento da descarga.
Faixa de pressão e temperatura
· Pressão de trabalho: 2 a 40 m.c.a (metros de coluna d’água)
· Temperatura máxima da água: 70 °C
· Norma de referência: NBR 15491
Funcionalidades adicionais
· Possui acionamento duplo: descarga parcial ou total (ajuda na economia de água)
· Enchimento rápido e silencioso
· Registro embutido com ¼ de volta para fechamento de água, facilitando manutenções
· Fácil acesso para manutenção pela tampa frontal do acionamento
· Compatível com tubulações padrão do mercado
Instalação e montagem
· A parede deve ser estruturalmente reforçada para suportar o peso da bacia suspensa e da caixa de descarga.
· A estrutura de drywall pode requerer travessas adicionais ou kits de reforço compatíveis com o modelo.
· Verificar nivelamento, altura de instalação e alinhamento com os pontos de fixação do vaso.
Etapas de instalação
1. Fixação da caixa na estrutura metálica ou drywall com os suportes e parafusos fornecidos.
2. Instalação do tubo de descida Ø 100 mm e adaptador.
3. Conexão da entrada de água (bitola de ½” – DN15).
4. Posicionamento de gabaritos e vedadores.
5. Teste de estanqueidade e funcionamento da descarga.
6. Fechamento da parede com drywall ou outro acabamento.
7. Fixação do vaso suspenso e instalação da placa de acionamento.
Recomendações técnicas
· Utilizar todos os acessórios fornecidos pelo fabricante.
· Testar funcionamento com pressão mínima e máxima de água.
· Garantir acesso à placa de acionamento para futuras manutenções.
· Executar conforme normas técnicas e instruções da Docol.
Benefícios
· Design moderno, sem caixa visível
· Maior higiene e facilidade de limpeza (sem acúmulo no piso)
· Redução de ruído
· Economia de água com descarga parcial
· Fácil manutenção
· Compatível com sistemas sustentáveis
